| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | CE;ISO |
| Количество мин заказа: | Могущий быть предметом переговоров |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Упаковка экспорта Стардард коробкой |
| Время доставки: | 5-10Дайс |
| Условия оплаты: | Л/К, Т/Т, западное соединение |
| Поставка способности: | 20 000 ПК в месяц |
| Название продукта: | ДАТЧИК ДАВЛЕНИЯ | Ряд давления: | 0~100/700кПа |
|---|---|---|---|
| Электропитание: | 5В или 3.3В | Выходной сигнал: | 0.5-4.5В (или 0.2-2.7 или подгонянный) |
| Точность: | 1% | Тип давления: | Абсолютный |
| Измеренные средства массовой информации: | Газ или жидкость воздуха | Компенсированный Темп.: | 0-60 ' к |
| Темп хранения.: | -40 | 150' к | Давление перегрузки: | 2С |
| Высокий свет: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
Особенность
Применение
Для поля автомобильной электроники, как метр давления автошины, автомобиль пумп.етк.
Для барометра, высотометр, давление меасуремент.етк вакуума.
Для метра давления или регулятора етк давления.
Рабочий параметр
Если не указано иное, измеренияя были сделаны с подачей напряжения 5 Вдк на температуре 25±1℃ и влажности выстраивая в ряд от 25%~85%.
| Деталь | Данные | Блок |
| Электропитание | 5 или 3,3 | В |
| Ряды давления | 0~100/350/700 | кПА |
| Выходной сигнал | 0.5-4.5 (или таможней) | В |
| Точность | ±1.0 | %Спан |
|
Зеро Темп.Коеффисиент |
±0.03 | %ФС/℃ |
|
Пядь Темп.Коеффисиент |
±0.03 | %ФС/℃ |
| Долгосрочная стабильность (1еар) | ±0.5 | %Спан |
| Над давлением | 2С (≥500кПа) | Ретед |
| Темп компенсации. | 0 | 60/32~ 140 | ℃/℉ |
| Окружающий Темп. | -10 | 85/14 | 185 | ℃/℉ |
| Темп хранения. | -40 | 150/-40 | 302 | ℃/℉ |

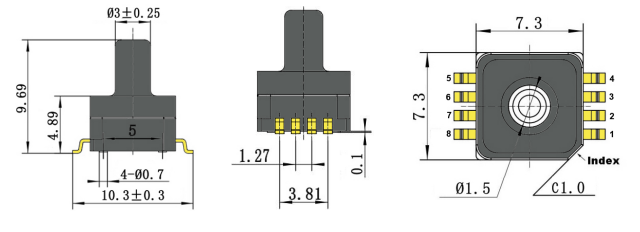

Соединение Дименсион&Элетрик (блок: мм/Инч)
Определение ПИН
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Выход |
Повер+ |
ГНД |
Н/К |
ПРИМЕЧАНИЕ:
1, штыри Н/К необходимо выйти плавать
2, паять штырей руководства: 250' к на сек 5 максимальный.
3, пожалуйста добавляют конденсатор 0.1уф между ВДД и ГНД.

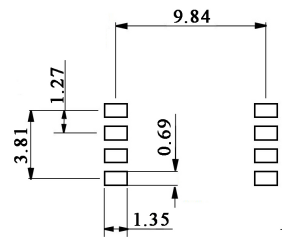

Порекомендованный след ноги
Вышеуказанный план следа ноги обеспечивает свойственный паяя интерфейс соединения между доской ПК и штырями датчика когда процесс рефлов или ручным паять.
Примечания
1. снабдите предохранение от ЭСД во время паять и собрания.
2. перегрузите напряжение тока (6.5Вдк) или течение (5мА) может сгореть АСИК.
3. Средство должно быть совместимо с надутыми частями.
4. Пожалуйста свяжитесь мы для особенного запроса на параметре и применении
